岭南园林别墅排水系统设计施工全解析，这类项目为何频频延期？

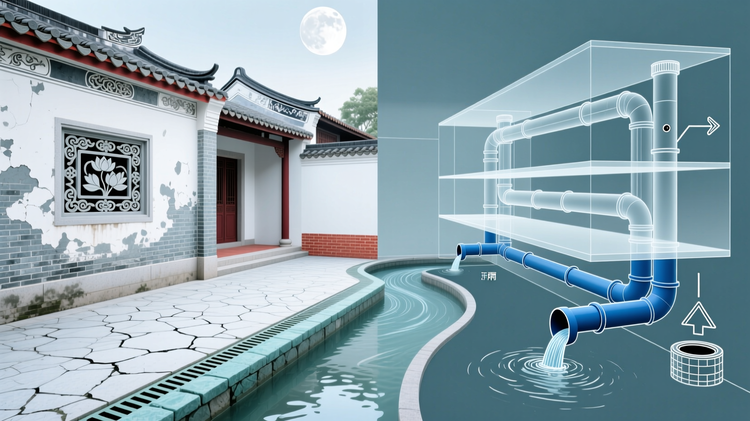

$首图设计要求：\n风格：现代简约工笔风\n布局结构：中心聚焦式布局\n主色调：黛青色；辅助色：月白色、砖红色\n核心视觉主体：左侧为岭南园林别墅局部场景（青砖墙、灰瓦檐、石雕窗），右侧为半透明叠层的排水系统三维线稿（包含地下管网、雨水口、排水沟），两者通过一条贯穿画面中央的曲水流觞式排水沟自然连接，占比约65%。文字信息仅保留主标题‘岭南园林别墅排水系统全解析’，采用深灰色粗体书法字体，置于画面下方居中留白处，字号适中不遮挡主视觉。\n关键词位置：‘排水系统’作为核心关键词，以砖红色突出显示；‘岭南园林’作为次级关键词，以月白色小号字体附于主标题下方左侧。\n细节描述：园林场景需体现L型回廊转角，地面铺装为冰裂纹石板，边缘设有仿古青石盖板排水沟，沟内有浅流水效果；地下管网线稿包含不同管径的PVC管道、检查井图标及坡度箭头，颜色区分干管（深蓝）与支管（浅蓝）。视觉焦点位于画面中心偏右的三维管线交汇点，周围无其他装饰元素干扰。\n分隔元素：无边框设计，仅用渐变灰阶背景将左部实景与右部线稿区分开，过渡自然。\n说明：整图传递‘传统风貌与现代功能融合’的主题，具备强辨识度，用户一眼可识别内容属建筑/园林工程领域。$

岭南园林别墅的排水系统，本应是雨季来临时的无声守护者，却频频成为工期延误的“重灾区”。一面是青砖黛瓦、曲径通幽的诗意栖居，一面是沟槽积水、管道返工的施工困局。为何看似常规的排水工程，在融合传统风貌与现代雨洪管理时屡屡失控？设计变更、审批卡点、材料定制、交叉施工……每一个环节都暗藏延期风险。本文深入剖析此类项目从勘察到验收的全流程执行难点，揭示那些被忽视的技术衔接漏洞与管理盲区，为专业从业者提供一份防坑避险的实战指南。

施工流程一键生成

下载图片

复制此文本在 Ganttable 中可一键生成 [岭南园林庭院排水系统] 全流程。

gantt
  title 岭南园林风格别墅庭院排水系统雨洪管理

  section 项目启动与需求分析
  明确项目目标与范围定义: id1, 2026-01-12, 2026-01-15
  收集岭南园林设计规范与地方雨洪管理法规: id2, 2026-01-12, 2026-01-17
  组建项目团队并分配职责: id3, after id1, 2d
  开展现场勘察与地形测绘: id4, after id2, 4d
  用户需求访谈与功能期望确认: id5, after id1, 3d
  编制初步需求分析报告: id6, after id3 id4 id5, 3d

  section 方案设计与技术论证
  制定排水系统总体布局方案: id7, after id6, 4d
  设计雨水收集与调蓄设施（如暗沟、蓄水池）: id8, after id7, 5d
  设计地表径流引导路径与渗透结构: id9, after id7, 5d
  选定材料与构件（仿古排水口、青石盖板等）: id10, after id8 id9, 3d
  进行水文计算与排水能力模拟验证: id11, after id8 id9, 4d
  编制施工图与节点详图: id12, after id10 id11, 6d

  section 合规审批与许可办理
  准备排水专项设计方案报审文件: id13, after id12, 3d
  提交城市排水管理部门审批申请: id14, after id13, 1d
  跟进审查意见并完成整改反馈: id15, after id14, 5d
  取得排水接入许可批复文件: id16, after id15, 1d

  section 物资采购与施工准备
  编制主要材料设备采购清单: id17, after id12, 2d
  招标选定施工单位与监理单位: id18, after id6, 6d
  签订施工合同与安全协议: id19, after id18, 2d
  采购管材、检查井模块及景观配套构件: id20, after id17, 7d
  施工前技术交底与图纸会审: id21, after id19 id12 id20, 2d
  搭建施工现场临时设施与围挡: id22, after id21, 3d

  section 土建与安装施工
  开挖排水沟槽与基坑: id23, after id22, 4d
  铺设主干排水管道与连接支管: id24, after id23, 5d
  砌筑检查井与沉砂井结构: id25, after id24, 4d
  安装雨水口与地表集水装置: id26, after id24, 3d
  构建生态渗透沟与植草沟: id27, after id25 id26, 5d
  浇筑混凝土基础与回填土方: id28, after id25 id27, 4d

  section 系统调试与功能验证
  进行管道闭水试验与渗漏检测: id29, after id28, 2d
  实施模拟降雨测试排水效率: id30, after id29, 3d
  调整坡度与优化水流路径: id31, after id30, 2d
  验证调蓄设施蓄水与缓释性能: id32, after id30, 3d

  section 景观恢复与细部完善
  恢复园路铺装与青砖嵌缝处理: id33, after id28, 4d
  修复植被覆盖与种植耐湿植物: id34, after id33, 5d
  安装仿古排水装饰构件（石雕龙首等）: id35, after id33, 3d
  清理施工现场与垃圾外运: id36, after id34 id35, 3d

  section 验收交付与后期管理
  编制竣工资料与图纸归档: id37, after id32 id36, 4d
  组织内部预验收并整改问题: id38, after id37, 2d
  申请主管部门联合验收: id39, after id38, 1d
  完成竣工移交手续与资产登记: id40, after id39, 2d
  制定日常维护计划与巡检制度: id41, after id40, 3d
  开展运维人员操作培训: id42, after id41, 2d

  section 进度监控与风险管理
  启动项目进度监控机制: id43, after id3, 1d
  执行关键路径动态跟踪（周期15d）: id44, after id43, 15d
  召开首次月度进度评审会议: id45, after id44, 1d
  实施第二次进度评估与纠偏措施: id46, after id45, 1d
  完成最终项目总结与绩效评价: id47, after id40, 3d

传统美学与现代功能的冲突

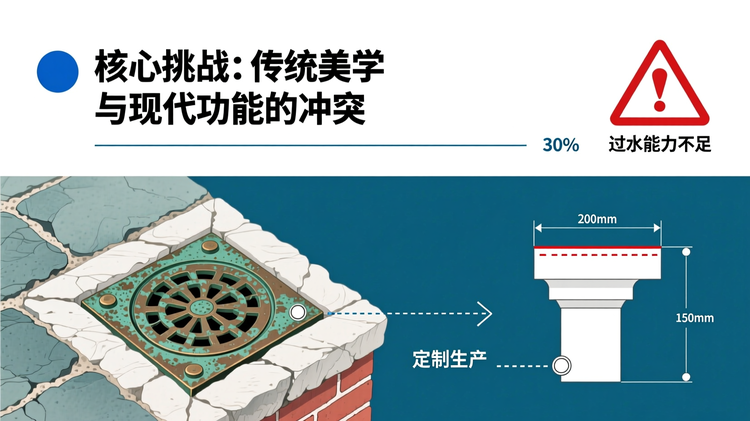

$配图设计要求：\n风格：现代简约工笔风\n布局结构：上下分栏式布局（上30%，下70%）\n主色调：黛青色；辅助色：月白色、砖红色\n上栏文字区域：仅放置段落核心观点句‘核心挑战：传统美学与现代功能的冲突’，黑体加粗，居左排列，左侧配一个蓝色实心圆形小图标（直径约为行高的1.2倍），下方延伸一条细实线至下栏图形区。\n下栏图形区域：左侧绘制一个典型非标构件特写——仿古青铜纹雨水口（表面带铜绿质感，嵌入青石板中），右侧并列展示其标准尺寸断面图（标注宽200mm、高150mm），中间用虚线双向箭头连接表示‘定制生产’流程。上方另设一条压缩断面示意：原设计高度被削减至80mm，导致内部积水红线逼近顶部，旁边标注警告三角图标和‘过水能力不足’字样。\n关键词位置：‘非标构件’置于仿古雨水口下方居中，砖红色加框强调；‘材料重制延误’以小号字置于警告图标旁，月白色呈现。\n图标组合方式：所有技术标注使用细线引出，末端为圆形锚点；模块间用轻量级竖直虚线分隔，长度为图形区高度的90%。\n说明：精准绑定‘传统美学牺牲功能性’的核心观点，突出定制化与返工风险。$

岭南园林风格对景观细节要求极高，青石盖板、仿古雨水口、曲水流觞式排水沟等元素需与建筑风貌协调。然而，这些非标构件往往依赖定制生产，供货周期长且容错率低。一旦设计调整或现场尺寸偏差，极易导致材料重制延误。更常见的是，为追求视觉隐蔽性，排水沟被压缩断面或改变走向，牺牲了应有的过水能力，后期不得不返工扩容。

前期论证不足引发连锁变更

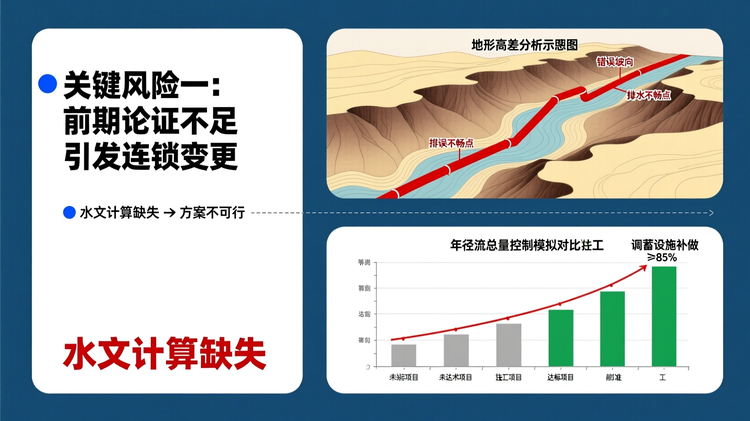

$配图设计要求：\n风格：现代简约工笔风\n布局结构：左文右图三栏布局（左1/3为文字引导区，右2/3为双子图区块）\n主色调：黛青色；辅助色：月白色、砖红色\n左栏文字区：顶部写明‘关键风险一：前期论证不足引发连锁变更’，黑体加粗，左侧对齐，前缀蓝色实心圆点图标；下方简注‘水文计算缺失 → 方案不可行’，使用细线向下连接右侧图表。\n右栏双子图：上图为‘地形高差分析示意图’，采用等高线叠加汇水路径的平面图，色彩由浅黄（低处）到深褐（高处）渐变，三条红色粗线代表错误坡向的管道走向，末端标注‘排水不畅点’；下图为‘年径流总量控制模拟对比柱状图’，左侧为未达标项目（灰色柱低于红线阈值），右侧为达标项目（绿色柱触达或超过红线），上方标注法规要求百分比（如≥85%）。\n关键词位置：‘水文计算缺失’置于上图下方居中，砖红色加粗；‘调蓄设施补做’置于下图右侧，月白色小字。\n分隔元素：左右两栏之间用一条灰色细实线分割，线长等于内容高度；双子图之间用短虚线横向分隔，位于中部。\n说明：强化‘前期数据缺失导致后期返工’的逻辑链条，体现技术衔接漏洞。$

许多项目在需求分析阶段低估了地形高差、土壤渗透性及汇水面积的复杂性。若未结合精确测绘与水文模拟，仅凭经验布设管道坡度与管径，极易在施工中暴露排水不畅问题。水文计算缺失直接导致方案不可行，迫使进入“边施工、边设计”的恶性循环。此外，地方雨洪管理法规常要求年径流总量控制率达标，若前期未纳入考量，后期补做调蓄设施将大幅增加土方与结构成本，并拉长工期。

审批流程卡顿与合规性脱节

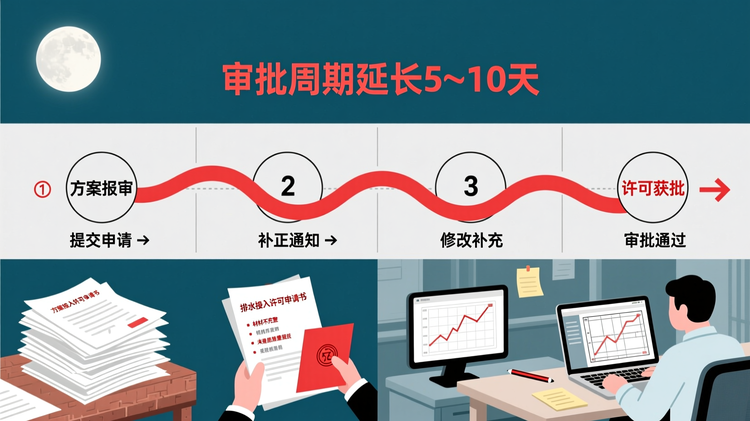

$配图设计要求：\n风格：现代简约工笔风\n布局结构：时间轴流程式布局（横向从左至右）\n主色调：黛青色；辅助色：月白色、砖红色\n背景为浅灰底色的时间轴横带，起点为‘方案报审’，终点为‘许可获批’，共分四个节点：① 提交申请 → ② 补正通知 → ③ 修改补充 → ④ 审批通过。每个节点用空心圆圈标注，当前卡顿环节②和③之间拉出红色波浪带，标注‘审批周期延长5–10天’。\n各节点下方配有对应场景插图：① 办公桌上文件堆叠，封面可见‘排水接入许可申请书’；② 手持红头批复文件，显示多项退回意见清单；③ 工程师在电脑前修改图纸，屏幕显示标高调整界面；④ 盖有公章的批准函件。\n关键词位置：‘排水接入许可’作为核心关键词，置于时间轴上方居中，砖红色加粗字体；‘合规性脱节’置于波浪带下方，月白色斜体小字。\n图标与文字组合：每节点图文组合为‘图标+说明’形式，图标为扁平化实景小图，宽度统一为40px，说明文字紧随其后，左对齐。\n分隔元素：节点间用浅灰色细直线连接，线上方标注平均耗时（如‘3天’‘7天’）。\n说明：直观展现审批流程中的延迟风险点，突出管理盲区。$

排水接入许可审批常因文件不全或技术参数不符被退回。尤其在历史风貌区，主管部门对室外管网标高、接口位置、排放去向有严格限制。若设计方案未提前与管理部门沟通确认，报审后可能收到多项整改意见，审批周期延长5–10天极为普遍。更严重的是，若施工已先行开挖，而许可尚未获批，将面临停工风险，造成人力与机械窝工。

多专业交叉施工缺乏协同

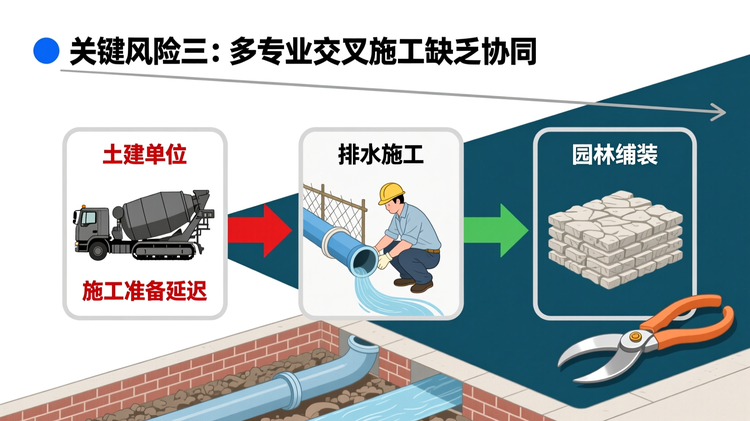

$配图设计要求：\n风格：现代简约工笔风\n布局结构：Z型阅读动线布局（自上而下→右移→再下）\n主色调：黛青色；辅助色：月白色、砖红色\n顶部区域：书写‘关键风险三：多专业交叉施工缺乏协同’，黑体加粗，左侧配蓝色实心圆点图标，下方引出一条灰色细实线指向中层流程图。\n中层流程图：三个垂直模块并列排布——左‘土建单位’（图标为混凝土搅拌车）、中‘排水施工’（图标为PVC管道与工人）、右‘园林铺装’（图标为石板与园艺剪），模块间以交错箭头表示依赖关系。其中‘土建滞后’红色箭头压住‘排水准备’模块，形成阻断效果；‘园林急进’箭头则提前切入‘排水作业面’，造成空间冲突。\n底层冲突放大图：中部排水管与底部电力管沟发生标高碰撞，采用剖面透视画法，排水管（蓝色）本应低于电力管（橙色），但实际绘为上穿交叉，接口处打叉并标注‘现场拆改’。\n关键词位置：‘施工准备延迟’置于左模块下方，砖红色强调；‘图纸会审不到位’置于冲突图上方警示区，带感叹号图标。\n分隔元素：三大模块外框为轻边框矩形，彼此间距一致；冲突图单独下沉，用红色虚线框包围以示问题聚焦。\n说明：清晰表达多方协作断裂与物理冲突，紧扣‘缺乏协同’主题。$

排水施工处于工程链条中游，严重依赖土建完成场地移交，又需为景观恢复让出作业面。现实中，建筑主体进度滞后导致施工准备延迟，而园林铺装单位又急于进场，压缩排水作业时间。此外，图纸会审不到位常引发管线碰撞——如排水管与电力管沟交叉标高冲突，需现场拆改。监理单位若未严格执行技术交底，工人按惯性施工而非图示做法，也将埋下渗漏隐患。

调试验证流于形式，隐患后置

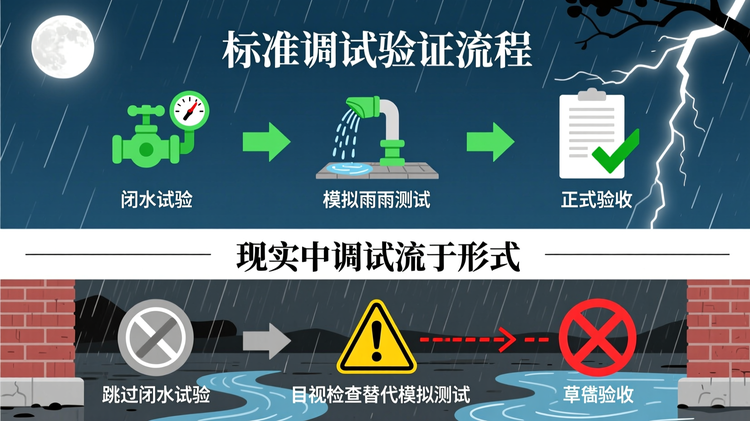

$配图设计要求：\n风格：现代简约工笔风\n布局结构：双状态对比布局（上正常流程 vs 下压缩流程）\n主色调：黛青色；辅助色：月白色、砖红色\n上半区：标题‘标准调试验证流程’，下方列出三项有序步骤：① 闭水试验（图标：注水阀门+压力表）→ ② 模拟降雨测试（图标：喷淋装置+地面径流）→ ③ 正式验收（图标：签字文件+绿色对勾），每项左对齐排列，步骤间用绿色向下箭头连接。\n下半区：标题‘现实中调试流于形式’，结构相同但符号变色：① 跳过闭水试验（灰色禁行图标）→ ② 目视检查替代模拟测试（黄色警示眼图标）→ ③ 草率验收（红色叉号），箭头转为红色锯齿线。\n中间横向分隔线为‘首个雨季爆发问题’横幅，背景为暴雨场景剪影，下方列举‘局部倒坡’‘接口松动’‘二次开挖’三项后果，分别配相应微缩图示（弯曲管道、漏水点、破损路面）。\n关键词位置：‘调试环节压缩’作为核心关键词，置于下半区右侧，砖红色加粗；‘隐患后置’置于横幅下方居中，月白色小字。\n图标规格：所有图标统一为24px×24px扁平风格，颜色按状态区分（绿/黄/红）。\n说明：突出理想与现实差距，揭示后期返修根源。$

闭水试验与模拟降雨测试是检验系统效能的最后一道关卡。但实践中，调试环节常被压缩甚至跳过，以“目视无积水”草率验收。未发现的局部倒坡、接口松动等问题在首个雨季集中爆发，导致返修成本倍增。更有项目为赶交付节点，将调试与景观恢复并行作业，一旦发现问题需二次开挖，破坏已完成的园路与植被，修复代价巨大。

建立动态管控与前置协同机制

避免延期的核心在于强化前期技术论证与全过程进度监控。建议在方案阶段即引入BIM进行三维管线综合，预判冲突；将关键路径动态跟踪机制前置至设计期，识别审批、定制构件等长周期任务；设立专项协调会，确保设计、施工、监理、业主四方信息同步。同时，预留不少于总工期10%的弹性缓冲时间，应对不可预见的技术整改。

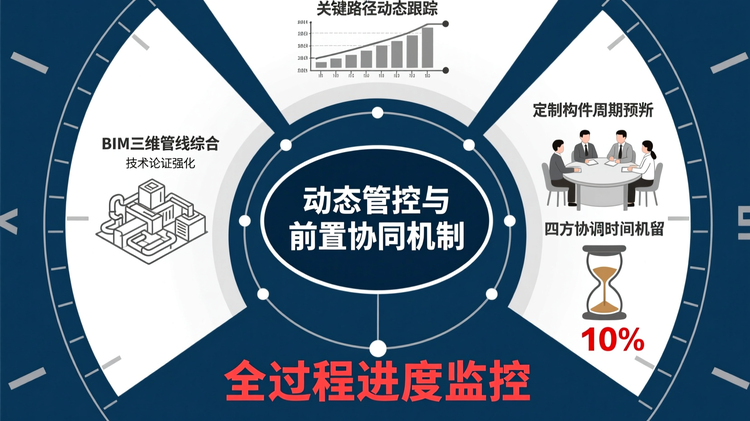

$配图设计要求：\n风格：现代简约工笔风\n布局结构：环形闭环管控图（中心发散式）\n主色调：黛青色；辅助色：月白色、砖红色\n中心椭圆模块写‘动态管控与前置协同机制’，深蓝底白字，作为视觉焦点。外围环绕五个扇形模块，顺时针依次为：① BIM三维管线综合（图标：立体管网模型）② 关键路径动态跟踪（图标：甘特图片段）③ 定制构件周期预判（图标：工厂生产流程）④ 四方协调会机制（图标：会议桌四人围坐）⑤ 弹性缓冲时间预留（图标：沙漏+10%标注）。\n各模块之间用细弧线连接，构成闭环；中心模块向外发射五条细实线，分别连通对应扇区。\n关键词位置：‘全过程进度监控’作为核心关键词，置于中心模块下方，砖红色加粗；‘技术论证强化’作为次级词，置于BIM模块旁，月白色小字。\n色彩应用：中心模块为主色调黛青色；外围模块交替使用月白色与极浅灰底，标题文字统一为深灰；连接线为中灰细线。\n分隔元素：无硬边框，仅通过留白区分扇区，整体呈钟表盘式分布。\n说明：完整呈现应对策略的系统架构，强调机制联动性。$

此类项目成败不在技术难度，而在系统性风险预控。唯有打破“重景观、轻功能”的思维定式，将排水系统视为与建筑同等重要的基础设施，方能真正实现诗意与实用的共生。
