如何高效创建 Mermaid 图表？流程图 / 序列图 / 甘特图等 9 类图表制作指南
你是否曾遭遇过这样的困境：在复杂系统可视化中反复拖放形状耗时数小时，为梳理工作流程绞尽脑汁，还要在各种破坏编码流程的工具间频繁切换？
Mermaid 作为一款轻量且基于代码的高效工具，它能将简单语法在几秒内转化为清晰易读、支持扩展的工作流程图。 告别笨重界面与像素对齐的繁琐，你只需专注逻辑编写，视觉呈现交给 Mermaid 自动完成。
时间盒是一种简洁而高效的时间管理工具，通过设定固定的时间框架来完成任务，并随后评估进度，帮助你轻松掌控日程安排。 其应用范围广泛，无论是项目管理中的各项任务，还是日常待办事项清单，都能得力应对。
什么是 Mermaid
Mermaid 是一种通过文本直接生成图表的工具，无需依赖耗时的设计软件。 它采用受 Markdown 启发的纯文本语法，这种语法允许在纯文本中嵌入格式元素来描述流程逻辑。
只需提供结构清晰的文本说明，Mermaid 即可自动将其渲染为专业图表。 这种特性使其成为技术文档作者和项目经理的高效工具：他们无需在格式调整上耗费精力，能够更专注于内容构建与功能实现。
Mermaid 图的类型
以下是您可以在 Mermaid 中创建的不同类型的图表：
- 流程图：说明流程、工作流或决策路径。流程图非常适合分解系统或解释分步逻辑
- 序列图：显示不同组件或参与者随时间变化的交互。可视化 API 调用、系统工作流或协作
- 甘特图：使用甘特图规划和跟踪项目，突出显示时间表、任务和依赖关系
- 类图：面向对象编程结构模型，包括类、属性和关系。这些图表非常适合直观地了解您的代码库
- Git 图表：通过说明分支、合并和提交历史记录来可视化 Git 工作流程
- ER 图：定义数据库实体之间的关系。ER 图对于设计数据库模式或理解数据结构至关重要
- 用户旅程图：绘制用户体验，以可视化接触点、动作和情绪
- 饼图：快速表示比例和百分比。饼图是呈现统计数据或调查结果的有效方法
- 思维导图：按层次组织和构建想法。思维导图非常适合集思广益、规划和简化复杂主题
Mermaid 示例
以下是一些常见的图表示例以及如何使用 Mermaid 创建它们：

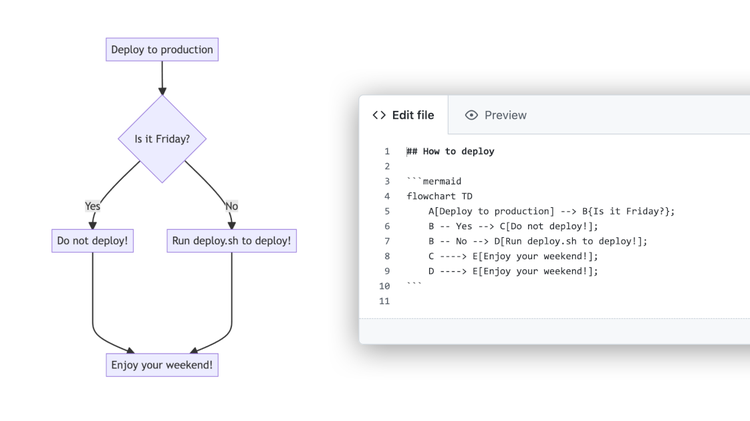

1. 软件发布流程图
此流程图呈现了依据当天是否为星期五来决定是否将代码部署到生产环境的决策逻辑。
流程图起始于 “部署到生产环境” 这一操作，随后指向一个决策节点，该节点会提出问题：“今天是星期五吗？” 若答案为 “是”，流程会导向 “不部署！” 这一结果； 若答案为 “否”，则流程会进入 “运行 deploy.sh 进行部署！” 环节。“流程图 TD” 这一语法表明，该流程图的绘制方向为从上至下。
2. 甘特图跟踪项目时间表
除了常见图表类型，你还能借助 Mermaid 工具创建甘特图。以示例甘特图来说，它把项目时间线拆解成多个具体任务，进而直观展现整个项目的时间安排。
每个任务都有明确的开始日期、结束日期与持续时长，通过甘特图能清晰看出各任务间的依赖关系和时间重叠情况。 借助这样的图表，项目的整体时间表、推进进度以及关键截止日期一目了然，为项目管理提供了清晰的参考。
3. 序列图解释 API 流程
序列图是一种强大的可视化工具，它能清晰阐释系统中各组件间的消息传递与事件流转。 通过细致映射每一个操作步骤，如请求发起、响应反馈或是触发事件等，序列图让我们能够直观地洞察组件之间的交互方式、交互顺序，以及数据在整个系统中的流动路径。
这里展示的序列图聚焦于采用用户名 / 密码和 JSON Web 令牌（JWT）的身份验证流程。 该图生动呈现了客户端、服务器和数据库这三个核心实体之间的交互过程，使整个身份验证机制一目了然。
4. ERD 图设计数据库结构
实体关系图（ERD）是一种强大的工具，可用于直观呈现数据库结构中的各类实体（像用户、产品或者订单等），以及这些实体之间的关系（包括一对一、一对多和多对多关系）。
5.项目思维导图
思维导图是围绕中心主题的想法或概念的视觉表示。它用于连接相关想法、构建或分析信息以及概述项目计划。
如何创建 Mermaid 图表
按照以下简易步骤，能轻松创建属于自己的 Mermaid 图表：
步骤 1：明确图表类型与用途
在动手之前，先仔细思考所需图表的类型。是要用流程图清晰呈现某个流程，还是借助甘特图精准跟踪项目进度？明确图表类型与用途，能让您的思路更聚焦，为图表挑选出最优结构。
步骤 2：编写 Mermaid 代码
确定好图表类型后，就可以着手编写代码了。Mermaid 的语法极为简单。
下面为您介绍创建 Mermaid 图表的基本语法：
| 图表类型 | 语法示例 | 代码示例 |
|---|---|---|
| 流程图 | graph TD; A --> B | graph TD; A[开始] --> B[过程] --> C[结束] |
| 序列图 | sequenceDiagram; participant A; A ->> B: 消息 | sequenceDiagram; participant A; participant B; A ->> B: 你好B ->> A: 嗨！ |
| 甘特图 | gantt; title 项目规划; A :a1, 2025-01-01, 30d | gantt title 我的甘特图 任务 1 :a1, 2025-01-01, 10d 任务 2 :after a1, 15d |
| 类图 | classDiagram; class 类名 { 属性 方法() } | classDiagram class Car { + start() + stop() } |
| 饼图 | pie; title 图表标题; "切片 A": 30 | pie title 最喜欢的水果 "苹果": 40 "香蕉": 30 "葡萄": 30 |
| 实体关系图 | erDiagram; 实体 { 字段 类型 } | erDiagram 客户 { ID int Name 字符串 } 订单 { OrderID int CustomerID int } |
步骤 3：打开 Mermaid 实时编辑器
前往 Mermaid Live Editor，将编写好的代码粘贴至左侧编辑面板，右侧会实时呈现图表预览效果。
步骤 4：调整并优化图表
图表初步生成后，可按需进行细节优化 —— 添加节点、链接或调整布局，直至呈现理想效果。编辑器会实时同步更新修改，支持便捷调试与完善。
